Введение
Гильотина также известна как квадратурные ножницы или силовые ножницы. Эта машина для резки всегда оснащена гидравлической системой в качестве силовой системы. С помощью подвижного лезвия, опускающегося по неподвижному лезвию, можно резать материал. Гидравлические гильотинные ножницы применяют силу сдвига к металлическим пластинам разной толщины, а затем металлические пластины изготавливаются в требуемые размеры. Для получения желаемых изделий зазор между подвижным верхним лезвием и неподвижным нижним лезвием должен быть разумным.
Рабочий процесс гидравлических ножниц: выглядит следующим образом:
Гильотинные ножницы обычно состоят из ряда оборудования, включая стол для резки, устройство для удержания заготовки, верхние и нижние лезвия и измерительное устройство. Материальная пластина устанавливается на стол для резки во время резки. Устройство для удержания заготовки крепко удерживает пластину, так что она остается на месте и едва ли может двигаться или прогибаться под нагрузкой. Верхние и нижние лезвия являются частью оборудования, которая фактически выполняет резку. Измерительное устройство используется для того, чтобы убедиться, что заготовка разрезается там, где она должна быть. Для более крупных гильотинных ножниц подвижное лезвие может быть установлено под углом или «качающимся» (известно как угол сдвига), чтобы резать материал постепенно с одной стороны на другую. Таким образом, требуемое усилие уменьшается, а ход увеличивается. При том же количестве используемой энергии угол сдвига в 5 градусов уменьшает усилие примерно на 20%. Подвижное лезвие также может быть наклонено на 0,5–2,5 градуса, и этот угол называется углом наклона. Угол наклона позволяет добиться компромиссов относительно прямоугольности кромки, чтобы предотвратить заклинивание пластин между лезвиями.
Мы являемся ведущим поставщиком гидравлических ножниц в Китае. Мы сотрудничаем с LVD, Бельгия, в течение 30 лет, и наша продукция удостоена награды CHINA TOP BRAND нашим правительством.
1. Серия режущих центров с ЧПУ: Серия режущих центров с ЧПУ отличается тяжелыми станками и коробчатой револьверной конструкцией с высокой стабильностью и точностью
2. Гидравлические гильотинные ножницы серии HGS (K): Этот тип гидравлических гильотинных ножниц использует современный дизайн, оптимальную конструкцию, достигнутую с помощью компьютера. Общая сварная конструкция обеспечивает хорошую прочность и жесткость

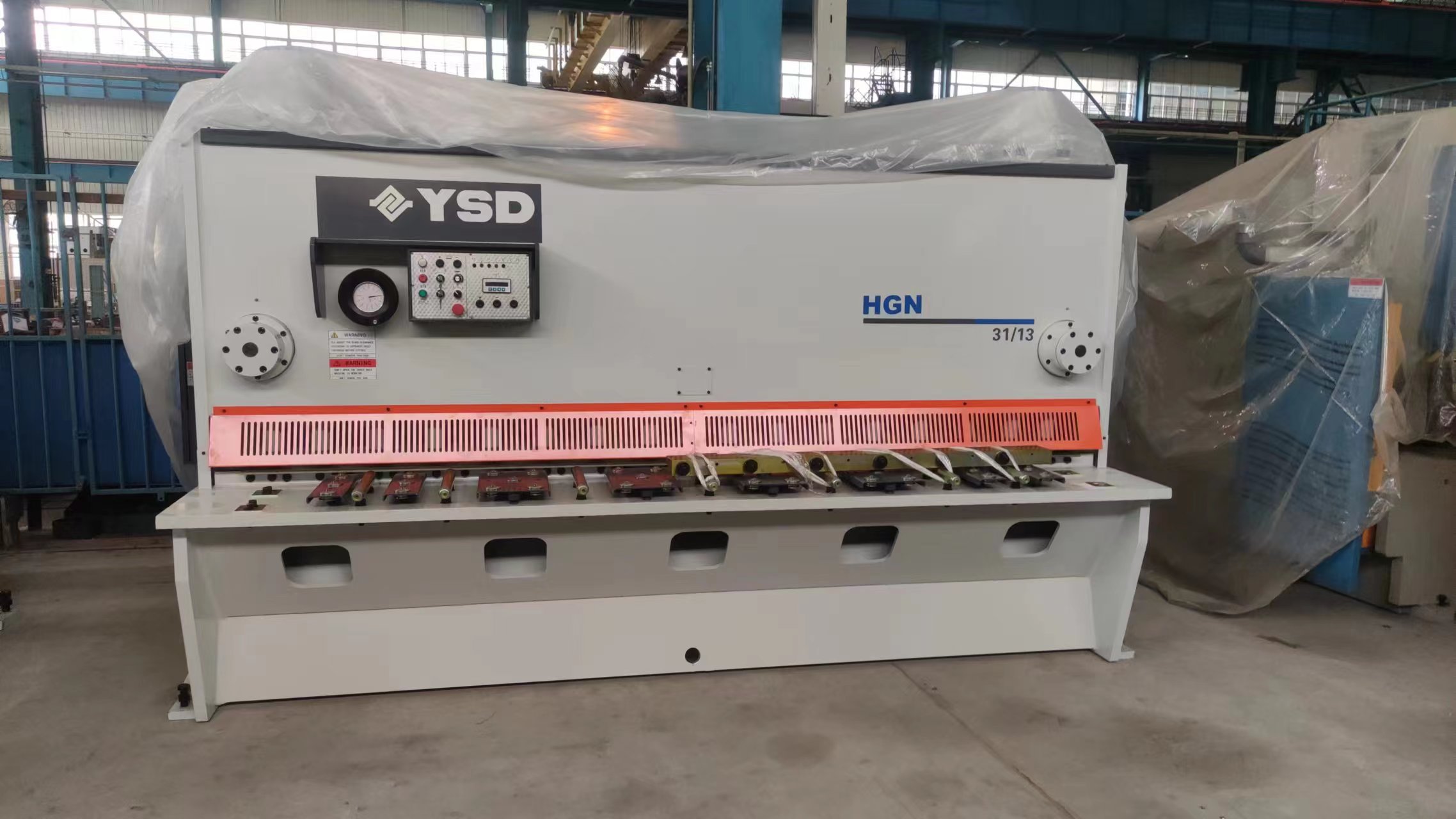

3. Гидравлические гильотинные ножницы серии HGN (K): Наши гидравлические гильотинные ножницы оснащены стабильной и надежной интегрированной гидравлической системой.
4. Гидравлические гильотинные ножницы серии HGO (K): Эти стригальные машины имеют великолепный внешний вид и изящные очертания.
5. Гидравлические гильотинные ножницы серии HGA (K): Гидравлические гильотинные ножницы серии HGA (K) характеризуются простотой в обращении, обслуживании и регулировке.
Основные диспозиции:
№ Наименование Марка Происхождение
1 Насос NACHI Япония
2 Гидравлический клапан REXROTH Германия
3 Уплотнения NOK Япония
4 Основные электрические части TELEMECANIQUE Франция
5 Энкодер ELTRA Италия
6 Фильтр COMPASS Тайвань, Китай
7 Главный двигатель ABB Китай
8 Электрический дисплей KUBLER Германия
Компоненты и преимущества
1. Рама гидравлических ножниц
Наши гильотинные ножницы оснащены рамой, разработанной программным обеспечением UG. Вся сварная стальная конструкция демонстрирует идеальную жесткость и минимальный прогиб в условиях нагрузки.
2. Прижимы
Мы поставляем гидравлические ножницы с прижимами. Перед началом работы ножниц прижимы принудительно прижимаются гидравлической системой для ковки заготовки. Эта сила изменяется в зависимости от изменения толщины и прочности на разрыв стальной пластины, которая разрезается. С левой стороны прижимы располагаются ближе, чтобы получить более узкую стальную полосу.
3. Гидравлическая система YSD для гильотинных ножниц:
Гидравлический силовой блок и некоторые соединения произведены YSD. В регулирующем контуре использованы надежные и точные клапаны REXROTH, VICKERS и BOSCH. На масляном фильтре установлен малошумный насос и большой бак с указателем уровня масла и температуры. Цилиндры двойного действия обеспечивают безопасность и надежность.
4. Электрическая система:
Все электрические элементы в гидравлических ножницах соответствуют стандартам DIN. Множество телемеханических компонентов внутри гильотинных ножниц имеют механизм самозащиты от перегрузки и широко доступны.
5. Направляющая балки лезвия
Три пары роликов обеспечивают оптимальное направление балки лезвия. Их функции обсуждаются ниже: ①пара нижних роликов (A) обеспечивает максимальное сопротивление горизонтальным силам; ②пара верхних роликов (B) формирует обратный крутящий момент для балансировки режущей балки; ③балка постоянно прижимается к роликам третьей парой предварительно напряженных роликов (C). Во время процесса резки угловое движение балки регулируется, так что можно получить точную, прямую и вертикальную режущую кромку. Таким образом, также можно уменьшить заусенцы и трение между верхним и нижним лезвиями.
6. Задний упор для гильотинных ножниц:
Гидравлические ножницы YSD оснащены моторизованным задним упором. Легко управлять с помощью передней панели управления и цифрового индикатора. Гильотинные ножницы могут легко двигаться вперед или назад с помощью функции сброса. Некоторые другие типы также предлагают полностью откидной задний упор, что позволяет резать полосы шире заднего упора. Одной из доступных опций является гидравлический задний упор, позволяющий резать листы, которые выходят за пределы максимального диапазона заднего упора.
7. Длина резки / ходы:
Длина резки легко регулируется с помощью потенциометра на панели управления. Короткие ходы можно использовать для материала короче длины лезвия, чтобы сэкономить время и повысить эффективность.
8. Высококачественное лезвие:
Наши гильотинные ножницы оснащены высококачественными лезвиями. Каждое лезвие изготовлено из высокоуглеродистой шарнирно-хромированной стали и имеет четыре режущие кромки. Подходит для большинства видов материалов, включая нержавеющую сталь. Их можно переворачивать три раза перед повторной заточкой.
9. Теневое освещение гидравлических ножниц:
Освещение теневой линии используется для близкого и точного обзора линии реза.
10. Зазор между лезвиями:
Удовлетворительные результаты резки могут быть получены только путем правильной регулировки угла наклона и зазора между лезвиями в соответствии с различными материалами и толщиной стальных пластин.
11. Угол резки:
Помимо зазора между лезвиями, угол резки является еще одним важным фактором, который следует учитывать для получения оптимального продукта. Наши гильотинные ножницы поддерживают независимое управление зазором между лезвиями и углом резки.
12. Панель управления:
Панель управления оснащена переключателем для одиночных или непрерывных ходов и подвижным ножным переключателем. Удобна в эксплуатации.
13. Передняя опора гидравлических ножниц:
Наши гильотинные ножницы оснащены расположением передней опоры, которая спроектирована с Т-образными пазами, обеспечивающими защиту пальцев.
14. Рама горловины гидравлической режущей машины:
Горловина рамы обычно составляет от 0 мм до 100 мм со стороны рамы. Глубокая горловина доступна для удовлетворения потребностей клиентов в большей длине лезвия и ширине резки.
Устройство поддержки листа голени Передний опорный стол
Система фронтальной загрузки с защитным кожухом CE
Контроллер ЧПУ:
(YSD2000s – ось x) (ELGO P8721 – ось x)
(DAC350 и DAC360) - Задний упор, угол резки, диапазон хода, зазор между лезвиями.
Управление маховиком и ввод данных.
Память: 1000 программных строк
Дисплей: ЖК-экран 240X64
Повторение шагов: макс. 9999; Количество на складе: макс. 9999.
Примечания:
1. Убедитесь, что пользователи знакомы с производительностью. Запустите гильотинные ножницы несколько раз, чтобы убедиться, что машина может нормально резать разные пластины от тонких до толстых.
2. Отрегулируйте зазор между лезвиями. Отрегулируйте зазор между лезвиями перед резкой, иначе это сократит двойственность лезвий.
3. Обратите внимание на звуковой баланс. Если есть какой-либо шум, остановитесь, чтобы проверить гидравлическую ножницу.
4. Обратите внимание на температуру масляного бака. Выключите гильотинные ножницы, когда она превысит 60℃.
