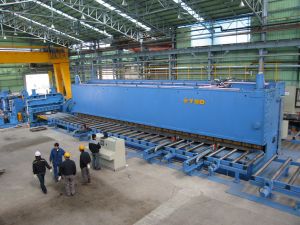

Гидравлические Гильотинные Ножницы Серии HGS
HGS(K) Series Hydraulic Guillotine Shears

Гидравлические Гильотинные Ножницы Серии HGS (K)

Описание
Гильотинные ножницы серии HGS (K) отличаются практичным дизайном и прочной рамой, созданной в программном обеспечении UG. Данные гидравлические гильотинные ножницы служат для нарезания листового металла. Благодаря сварной конструкции, данная машина отличается большой прочностью и надежностью. Данный вид гильотинных ножниц оснащены гидравлической системой, которая работает с высокой эффективностью. Центральная система контроля обеспечивает простое управление.

Классификация
1. Гидравлические гильотинные ножницы серии HGS (K) имеют уникальную поточную систему с тремя валами и направляющими. Рельсовая направляющая предварительного прессования обеспечивает плотную фиксацию нижних и верхних направляющих.
2. Данные гильотинные ножницы оснащены гидравлической системой, все ее компоненты и уплотнения предоставляются известными международными производителями. Таким образом, гидравлический трубопровод минимизирован, что обеспечивает стабильность и надежность.
3. Все размеры установки гидравлических компонентов и уплотнений соответствуют требованиям ISO и DIN.
4. Резательный блок имеет простую систему настройки расстояния между лезвиями, которая также позволяет настраивать это расстояние просто и быстро. В зависимости от материала и толщины металла следует подбирать расстояние между лезвиями.
5. Наши гильотинные ножницы имеют систему настройки угла резки, что обеспечивает минимальные повреждения материала при резке.
6. Гидравлические гильотинные ножницы отличаются простой и практичной структурой.
7. Данный ножницы отличаются простотой настройки, ухода, эксплуатации.

Параметры Гильотинных Ножниц Таблица №1
Спецификации 62/6 65/8 62/10 80/10 40/13 50/13
Малоуглеродистая сталь  (45кг/мм2) 6 8 10 10 13 13
Нержавеющая сталь 3 4 6 6 8 8
Длина отрезания мм 6200 6500 6200 8000 4000 5000
Макс. Сила отрезания кН 132 252 350 430 730 620
Задний упор мм 1000 1000 1000 1000 1000 1000
Настройка угла 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2 0.5~2 0.5~2.5
Ход в минуту 7 7 7 7 10 7
Горлышко рамы мм 100 750 100 100 200 100
Число захватов 32 35 32 42 20 26
Объем бака для масла л 686 720 650 845 561 650
Мощность кВт 15 22 2X15 37 22 30
Вес кг 20000 34000 26000 45000 17000 25000
Длина мм 7065 7580 7100 9016 4885 6000
Ширина мм 2250 2810 2510 2615 2190 2540
Высота мм 2650 3140 2840 3000 2490 2960
Параметры Гильотинных Ножниц Таблица №2
Спецификации 62/13 70/13 80/13 85/13 90/13 120/13
Малоуглеродистая сталь  (45кг/мм2) 13 13 13 13 13 13
Нержавеющая сталь 8 8 8 8 8 8
Длина отрезания мм 6200 7000 8000 8500 9000 12000
Макс. Сила отрезания кН 620 620 620 620 620 650
Задний упор мм 1000 1000 1000 1000 1000 1000
Настройка угла 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2.0
Ход в минуту 7 5 7 8 6 5
Горлышко рамы мм 60 100 400 300 500 100
Число захватов 32 37 42 44 51 61
Объем бака для масла л 686 1200 1600 1600 1600 1600
Мощность кВт 30 2X18.5 2X30 2X37 2X30 2X30
Вес кг 28000 40000 55000 65000 80000 150000
Длина мм 7100 8170 9090 9650 10300 13760
Ширина мм 2330 2500 2900 2950 3000 3350
Высота мм 2680 3300 3360 3650 4060 5200
Параметры Гильотинных Ножниц Таблица 3
Спецификации 160/13 70/14 25/16 31/16 40/16 50/16
Малоуглеродистая сталь  (45кг/мм2) 13 14 16 16 16 16
Нержавеющая сталь 8 8 10 10 10 10
Длина отрезания мм 16000 7000 2500 3100 4000 5000
Макс. Сила отрезания кН 720 620 730 850 850 850
Задний упор мм 1000 1000 1000 1000 1000 1000
Настройка угла 0.5~2.0 0.5~2.5 0.5~3.0 0.5~2.5 0.5~2.5 0.5~2.5
Ход в минуту 3 7 9 8 8 6
Горлышко рамы мм 100 100 300 300 200 100
Число захватов 81 37 13 16 20 26
Объем бака для масла л 1800 1200 500 590 560 662
Мощность кВт 2X37 2X22 22 22 30 37
Вес кг 248000 40000 11000 12000 18000 28000
Длина мм 17320 8170 3265 3865 5020 5935
Ширина мм 4400 2600 2140 2140 2240 2360
Высота мм 5600 3300 2350 2350 2575 2870
Параметры Гильотинных Ножниц Таблица №4
Спецификации 62/16 80/16 21/20 25/20 31/20 40/20
Малоуглеродистая сталь  (45кг/мм2) 16 16 20 20 20 20
Нержавеющая сталь 10 10 12 12 12 12
Длина отрезания мм 6200 8000 2100 2500 3100 4000
Макс. Сила отрезания кН 850 850 1270 1270 1370 1270
Задний упор мм 1000 1000 1000 1000 1000 1000
Настройка угла 0.5~2.5 0.5~2.5 0.5~3.0 0.5~3.0 0.5~2.5 0.5~3.0
Ход в минуту 7 7 7 7 7 5
Горлышко рамы мм 100 650 300 300 300 300
Число захватов 32 42 11 13 16 20
Объем бака для масла л 686 1800 370 500 590 627
Мощность кВт 37 2X30 30 30 30 30
Вес кг 36000 85000 13000 14000 15000 29000
Длина мм 7185 9150 2970 3370 3970 5050
Ширина мм 2350 3250 2275 2275 2275 2600
Высота мм 2860 3520 2470 2470 2470 3140
Параметры Гильотинных Ножниц Таблица №5
Спецификации 62/20 65/20 80/20 25/25 31/25 40/25
Малоуглеродистая сталь  (45кг/мм2) 20 20 20 25 25 25
Нержавеющая сталь 12 12 12 16 16 16
Длина отрезания мм 6200 6500 8000 2500 3100 4000
Макс. Сила отрезания кН 1400 1400 1400 1960 2320 1600
Задний упор мм 1000 1000 1000 1000 1000 1000
Настройка угла 0.5~2.5 0.5~2.5 0.5~2.5 0.5~3.0 0.5~2.5 0.5~3.5
Ход в минуту 5 5 4 6 6 5
Горлышко рамы мм 100 200 100 300 300 300
Число захватов 32 35 40 13 26 20
Объем бака для масла л 1500 1500 1800 828 1068 1100
Мощность кВт 2X30 2X30 2X37 45 45 2X30
Вес кг 55000 65000 98000 25000 29000 38000
Длина мм 7320 7620 9250 3585 4260 5360
Ширина мм 2860 2910 3725 2800 2900 2900
Высота мм 3390 3430 3760 2835 2885 3420
Параметры Гильотинных Ножниц Таблица №6
Спецификации 62/25 25/30 31/30 25/40
Малоуглеродистая сталь  (45кг/мм2) 25 30 30 40
Нержавеющая сталь 16 20 20 25
Длина отрезания мм 6200 2500 3100 2500
Макс. Сила отрезания кН 2000 2200 2200 3700
Задний упор мм 1000 1000 1000 1000
Настройка угла 0.5~2.5 0.5~3.5 0.5~3.5 0.5~3.5
Ход в минуту 3 4 4 3
Горлышко рамы мм 100 300 300 200
Число захватов 32 13 16 13
Объем бака для масла л 1200 920 1300 1200
Мощность кВт 2X37 55 55 2X37
Вес кг 80000 29000 32000 39500
Длина мм 7340 3885 4485 4105
Ширина мм 3100 2950 2950 3050
Высота мм 3615 3085 3085 3375
