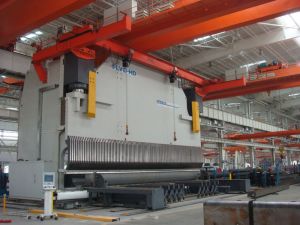

Листогибочный Пресс Серии PPEB

Описание
Оснащенная гидравлическим и электронным блоком, листогибочная машина серии PPEB имеет многоосевые конфигурации, которые отвечают требованиям производства крупных деталей. Все наши листогибочные прессы оснащаются мощной инновационной системой ЧПУ, которая улучшает результаты производства.

Компоненты и Характеристики

1. Технология микропроцессора для обеспечения максимальной точности

Данный листогибочный пресс с ЧПУ имеет новейшие гидравлические и электронные блоки, которые обеспечивают высокоточное управление всего процесса гибки. Замкнутая система обеспечивает полноценную синхронизацию силы гибки, угла и глубины загиба.

2. Линейные кодовые датчики

Данный датчик обеспечивает отслеживание положения детали для обеспечения аккуратности. Датчики соединены со столом и системы торможения, что минимизирует повреждение и деформацию детали при сдвиге во время гибки.

3. Технологии контроля:

Два линейных датчик (Y1-Y2) располагаются с обеих сторон от пресса, они замеряют расстояние между рабочим столом и цилиндром. Датчики соединены с системой настройки положения стола, что позволяет избегать повреждения листа во время гибки. Все данные мгновенно передаются системе управления, для проведения анализа и настройки серво системы. ЧПУ система работает вместе с серво системой, для минимизации уровня ошибок. Также данная система обеспечивает параллельность между столом и цилиндром.

4. Система настройки оси V:

Листогибочный пресс оснащен системой ЧПУ, которая обеспечивает баланс между цилиндром и рабочим столом во время гибки. После передачи всей информации о толщине и размеры листа, силе натяжения, сила гибки и угол автоматически определяется и задается. Таким образом, обеспечивается предварительная загрузка.

5. Опциональные функции:

1. положение заднего упора (X-ось)
2.вертикальная настройка заднего упора (R-ось)
3. настройка пальца упора (Z-ось)
4.Выпуклость рабочего стола (V-ось)
5. перемещение каждого пальца по оси X (X1-X2 оси) (сила 2500 кН)

X-R-Z оси
X’ось
X-R-Z1-Z2 ось
X ось
простой упор

Параметры

PPEB 80-100T

Спецификации	80/20	80/25	80/30	100/25	100/30	100/40
Сила прессования кН	800	800	800	1000	1000	1000
Длина рабочего стола мм	2000	2500	3050	2500	3050	4000
Расстояние между направляющими мм	1550	2050	2600	2050	2600	3150
Ход мм	200	200	200	200	200	200
Просвет мм	400	400	400	400	400	400
Глубина горлышка мм	400	400	400	400	400	400
Ширина рабочего стола мм	200	200	200	200	200	200
Скорость приближения мм/сек	110	110	110	110	110	110
Рабочая скорость мм/сек	11	11	11	11	11	11
Скорость возврата мм/сек	110	110	110	110	110	110
Мощность двигателя кВт	7.5	7.5	7.5	11	11	11
Емкость бака для масла л	141	216	274	216	274	274
Длина машины мм	2100	2600	3500	2600	3500	4500
Ширина машины мм	1750	1750	1750	1750	1750	1750
Высота машины мм	2900	2900	2900	2900	2900	2900
Вес машины кг	5700	6200	6800	6500	7200	8000

135-200T：

Спецификации	135/30	135/40	160/30	160/40	200/30	200/40
Сила прессования кН	1350	1350	1600	1600	2000	2000
Длина рабочего стола мм	3050	4000	3050	4000	3050	4000
Расстояние между направляющими мм	2600	3150	2600	3150	2600	3150
Ход мм	200	200	200	200	250	250
Просвет мм	400	400	400	400	485	485
Глубина горлышка мм	400	400	400	400	400	400
Ширина рабочего стола мм	200	200	200	200	200	200
Скорость приближения мм/сек	110	110	110	110	100	100
Рабочая скорость мм/сек	12	12	11	11	11	11
Скорость возврата мм/сек	110	110	110	110	120	120
Мощность двигателя кВт	15	15	15	15	22	22
Емкость масляного бака л	600	600	600	600	550	600
Длина машины мм	3500	4500	3500	4500	3500	4300
Ширина машины мм	1750	1750	1750	1750	1900	1900
Высота машины мм	3100	3100	3100	3100	3200	3200
Вес кг	10000	11000	11500	12500	13000	14000

250-300T：

Спецификации	250/30	250/40	250/60	300/30	300/40	300/60
Сила прессования кН	2500	2500	2500	3000	3000	3000
Рабочая длина мм	3050	4000	6000	3050	4000	6000
Расстояние между направляющими мм	2600	3150	5050	2600	3150	5050
Ход мм	250	250	250	250	250	250
Просвет мм	485	485	485	485	485	485
Глубина горлышка мм	400	400	400	400	400	400
Ширина рабочего стола мм	250	250	250	250	250	250
Скорость приближения мм/сек	100	100	100	100	100	100
Рабочая скорость мм/сек	9	9	9	9	9	9
Скорость возврата мм/сек	110	110	110	110	110	110
Мощность двигателя кВт	22	22	22	30	30	30
Емкость бака для масла л	700	700	700	890	890	890
Длина машины мм	3500	4600	6600	3600	4600	6600
Ширина машины мм	2100	2100	2100	2200	2200	2200
Высота машины мм	3500	3500	3500	3600	3600	3600
Вес кг	16000	17000	23500	20000	22000	28000

320-400T：

Спецификации	320/40	320/60	400/40	400/50	400/60
Сила прессования кН	3200	3200	4000	4000	4000
Рабочая длина мм	4000	6000	4000	5000	6000
Расстояние между направляющими мм	3150	5050	3150	4050	5050
Ход мм	300	300	300	300	300
Просвет мм	570	570	570	570	570
Глубина горлышка мм	400	400	400	400	400
Ширина раб стола мм	300	300	300	300	300
Скорость приближения мм/сек	100	100	100	100	100
Рабочая скорость мм/сек	10	10	8	8	8
Скорость возврата мм/сек	100	100	80	80	80
Мощность двигателя кВт	37	37	37	37	37
Емкость бака для масла л	700	700	700	700	700
Длина машины мм	4800	6800	5000	6000	7000
Ширина машины мм	2200	2800	3600	3600	3600
Высота машины мм	3600	5358	5200	5500	5750
Вес кг	24000	30000	28500	35000	38000

500-640T：

Спецификации	500/40	500/50	500/60	640/60	640/70	640/80
Сила прессования кН	5000	5000	5000	6400	6400	6400
Рабочая длина мм	4000	5000	6000	6000	7000	8000
Расстояние между направляющими мм	3150	4050	5050	5050	6050	6200
Ход мм	300	300	300	320	320	320
Просвет мм	600	600	600	640	640	640
Глубина горлышка мм	400	400	400	400	400	400
Ширина раб стола мм	300	300	300	300	300	300
Скорость приближения мм/сек	75	75	75	80	80	80
Рабочая скорость мм/сек	8	8	8	8	8	8
Скорость возврата мм/сек	75	75	75	80	80	80
Мощность кВТ	45	45	45	55	55	55
Емкость бака для масла л	900	900	900	1000	1000	1000
Вес кг	38000	45000	53000	61000	67000	73000

800-1000T：

Спецификации	800/60	800/70	800/80	1000/60	1000/80	1000/120
Сила прессования кН	8000	8000	8000	10000	10000	10000
Рабочая длина мм	6000	7000	8000	6000	8000	12000
Расстояние между направляющими мм	4760	5760	6200	4760	6200	9050
Ход мм	400	400	400	400	400	400
Просвет мм	820	820	820	820	820	820
Глубина горлышка мм	500	500	500	600	600	600
Ширина раб стола мм	400	400	400	400	400	400
Скорость приближения мм/сек	70	70	70	70	70	70
Рабочая скорость мм/сек	8	8	8	8	8	8
Скорость возврата мм/сек	70	70	70	70	70	70
Мощность кВт	2x37	2x37	2x37	2x45	2x45	2x45
Объем бака для масла л	2200	2200	2200	3500	3500	3500
Вес кг	94000	102000	115000	100000	130000	180000

1200-2000T：

Спецификации	1200/60	1200/80	1200/120	1600/80	1600/120	2000/80
Сила прессования кН	12000	12000	12000	16000	13000	20000
Рабочая длина мм	6000	8000	12000	8000	12000	8000
Расстояние между направляющими мм	4760	6200	9050	6200	9050	6200
Ход мм	400	400	400	400	400	400
Просвет мм	920	920	920	920	920	920
Глубина горлышка мм	600	600	600	600	600	600
Ширина раб стола мм	400	400	400	500	500	500
Скорость приближения мм/сек	65	65	65	60	60	60
Рабочая скорость мм/сек	7	7	7	7	7	6
Скорость возврата мм/сек	65	65	65	60	60	60
Мощность кВт	2x45	2x45	2x45	2x55	2x55	2x55
Емкость бака для масла л	3500	3500	3500	3600	3600	3600
Вес кг	130000	155000	220000	190000	260000	260000
