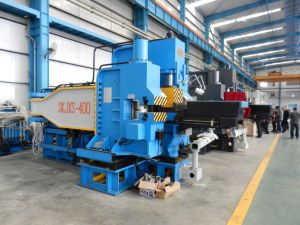

Механическая Профилегибочная Машина с ЧПУ SKJXS

Механическая Профилегибочная Машина с ЧПУ SKJXS

Основные Особенности:
1. Профилегибочная машина SKJXS с ЧПУ имеет сенсорный экран международных стандартов. Отличный дизайн и многофункциональность обеспечивает простоту настройки, задачи данных, отслеживания процесса производства. Данная машина отличается простотой настройки. ЧПУ система имеет блок вывода и отслеживания производственных данных, что позволяет динамично контролировать весь процесс гибки.
2. Мощная система контроля закрытого цикла обеспечивает настройку всего процесса. Данная машина работает в формате TRIBON, CADDS5 и HDSHM, дает советы по задаче данных. Данное оборудование отвечает всем требованиям индустрии производства морских судов.
3. Ручной и автоматический контроль. Данная профилегибочная машина автоматически подает, выводит, сгибает, формует, правит детали. Машина имеет простую систему контроля.
4. Данная машина автоматически и вручную гнет детали вперед и назад, обеспечивает S-образную гибку, Т-образную гибку, смену форм и матриц. Данная машина правит неровности гибки.
5. Благодаря вертикальному блоку гидравлической предварительной гибки, профилегибочная машина избегает неровностей.
6. Применение современной технологии отслеживания и новейших сенсоров обеспечивает точность контроля процесса производства.
7. Автоматическая пневматическая машина печати обеспечивает нанесение кода или другой информации на поверхность машины (номер, уровень воды, линия отрезания). Этот процесс обеспечивает маркировку машины автоматически.

Параметры SKJXS:

NO. Наименование Ед. Изм. Технические Спецификации
SKJX 100 SKJXS 300 SKJXS 400 SKJXS500 SKJXS 600 SKJXS 700
1 Гибка     Внешняя и внутренняя гибка, правка и др.
2 Цилиндр гибки и правки Макс. Усилие проталкивания кН 1000 3000 4000 5000 6000 7000
Макс. Раб сила Мм/сек 11
3 Зажимной цилиндр Макс. Центральная сила зажима кН 350 800 1000 1000 1200 1400
Макс. Сила бокового зажима кН 200 400 600 600 750 1000
4 Настройка гибки мм 650~ 1050 1000~ 1400 1200~ 1700 1400~ 2000 1600~ 2200 1800~ 2500
5 Макс. Гибка после снятия боковых фиксаторов Мм ±20 ±20 ±25 ±25 ±35 ±35
6 Система подачи Макс. Раб скорость Мм/сек 100 100 120 150 150 150
Макс. Проталкивание кН 126 246 246 246 502 502
7 Прочность материала н/м 355
8 Материал полособульб Мм 80~220 160~400 160~450 160~ 550 200~ 650 270~800
Мин. Радиус гибки Мм 10h,1200 10h,1600 10h,1800 10h, 2000 10h, 2700 10h, 3400
Необычные детали Мм 180 140~ 400 160~450 160~ 500 200~ 650 270~800
T -образные детали Мм 80~200 140~ 400 160~450 160~620 200~ 700 270~800
Плоские детали (макс.) Мм   350×40  400×40 650×36 600×40 700×40
9 Мощность двигателя кВт 18.5+11 45+22 55+30 75+45 75+55 75×2+55

Профилегибочная машина с ЧПУ является нашей новой разработкой. Мы предлагаем машины различной грузоподъемности: 1000кН, 1600кН, 3000кН, 4000кН, 5000кН, 6000кН, E000кН, 8000кН. Листогибочная машина для производства деталей каркаса морских судов имеет автоматическую и ручную систему гибки вперед и назад, гибки S-образной формы, это обеспечивает производство шаров, гнутых пластин, плоских балок, круглых балок и др. Благодаря высокой производительности и эффективности, это машина используется на 30 вервях в Корее и Вьетнаме.
