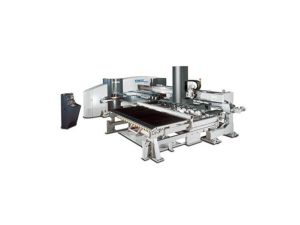

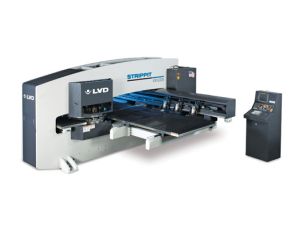

Револьверный Дыропробивной Пресс Серии V

Револьверный Дыропробивной Пресс Серии V

Особенности:
1. Будучи известным производителем дыропробивных прессов в Китае, наша компания предлагает лучшие решения в сфере обработки листового металла по самым доступным ценам.
2. Наши револьверные дыропробивные прессы с ЧПУ могут выдерживать давление до 20-30 т.
3. Гибкое и большое устройство пробивания с 48 или 34 рабочими положениями, 4 положениями самоанализа 88.9 мм (3 дюйма) и зазором подачи в 25 мм обеспечивает высокую производительность.
4.Надежность фиксации обеспечивается за счет сдвоенного блока Smartstroke и Smartclamp.
5. ЧПУ Fanuc 180IP программирует весь процесс и положения зажимов.
6. Серия V оснащается простым блоком замены форм, она может работать более активно с наличием дополнительных форм. Все винтовые крепления могут быть легко заменены при изнашивании.
7. Толщина листа пробивания может достигать 6.4 мм-114.3 мм, а давление варьироваться до 30 т.

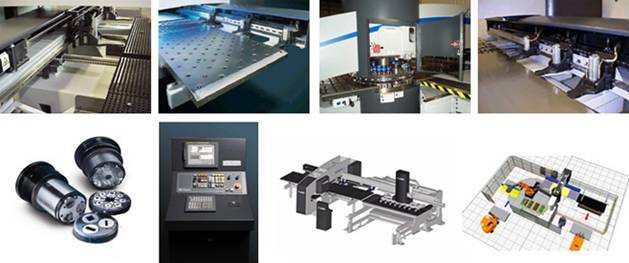

Ключевые компоненты:

1. ABS резак с самосмазочной функцией.
2. винтовые соединения рабочего стола.
3. Автоматическая подача и вывод.
4. Автоматическая система сортировки.
5. CADMAN-P 3D программное обеспечение.

Модели:

1. V1212/20 т с максимальным размером детали 1250×1250 мм (одна позиция)
2. V1225/20 20 т с максимальным размером детали 1250×2500 мм (одна позиция)
3. V1212/30 20 т с максимальным размером детали 1250×1250 мм (одна позиция)
4. V1225/30 20 т с максимальным размером детали 1250×2500 мм (одна позиция) )

Преимущества:

1. Автоматическая система загрузки и выгрузки данного револьверного дыропробивного пресса сокращает время обработки на 80%, увеличивая при этом производительность.
2. Рабочий стол оснащен системой щеток для снижения шума и царапин.
3. Данная машина отличается высокой точностью.
4. Режущая пластина 1524мм×3048мм.

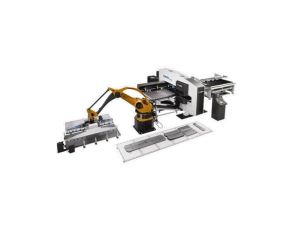

5. Пресс оснащен автоматическим манипулятором и экраном, которые обеспечивают информативность и высокий уровень автоматизации всего процесса обработки.

Модели с максимальной площадью пробивки:
1. Автоматическая подача 1225 с максимальной зоной обработки 1250×2500 мм
2. автоматическая подача 1525 максимальная зона обработки 1525×2500 мм

Особенности:
1. Автоматическая сортировочная система данного дыропробивного пресса с ЧПУ отвечает за весь процесс пробивания, она имеет функции автоматической подачи, вывода и сортировки. Этот блок максимизирует производительность.
2. максимальный размер пластины пробивания составляет 1524×3048 мм, вес – 75 кг, максимальный размер штока пробивания 400×160 мм.
3. Все данные процесса производства поступают в контрольный центр, который в зависимости от них осуществляет настройку. Весь процесс управления отличается простотой и гибкостью.

Модели на базе размера отрезания:
1. Pick Sort 1225 максимальный размер 1250×2500 мм
2. Pick Sort 1525 максимальный размер 1525×2500 мм

Параметры:
  V1225 20 т V1525 20 т V1225 30 т V1525 30吨
Макс. пробивание 200 кМ 200 кМ 300 кМ 300KM
Макс. Толщина (углеродистая сталь) 3.35 мм 3.35 мм 3.35мм 3.35mm
Макс. размер 1250×2500мм 1500×2500мм 1250×2500мм 1500×2500mm
Точность ±0.1 мм ±0.1 мм ±0.1 мм ±0.1mm
Подшипники
Рабочий стол с щетками 85 кг на полной скорости 85 кг на полной скорости 85 кг на полной скорости 全速下为85公斤
Раб. Стол с шаровыми креплениями и щетками   100 кг на полной скорости 100 кг на полной скорости 100 кг на полной скорости 全速下为100公斤
  146 кг на половине скорости   146 кг на половине скорости   146 кг на половине скорости   50%速度下为146公斤
Смена  (X,Y) 450×500 мм 450×500мм 450×500мм 450×500mm
Вращательный зажим 3 CHC 3 CHC 3 CHC 3个CHC控制定位
  Вторичная локализация Вторичная локализация Вторичная локализация 二次定位
  Отслеживание падения пластины Отслеживание падения пластины Отслеживание падения пластины 感应板料脱离功能
Макс. Расстояние 2300 мм 2300 мм 2300 мм 2300mm
Револьверный блок (толщина) 34 34 48/40 48/40 工位
Самопозиционирование 4D 4D 3D 3个D工位
Зазор подачи 25 мм 25мм 25мм 25mm
Точность локализации ±0.05° ±0.05° ±0.05° ±0.05°
Рабочая скорость 128 мм/мин 128 мм/мин 128 мм/мин 128mm/分钟
Макс. Частота пробивания при расстоянии между 2 мм
1мм зазор подачи  1000 р/мин 1000 р/мин 1000 р/мин 425次/分钟
25 мм зазор подачи 425 р/мин 425 р/мин 425 р/мин 425次/分钟
ЧПУ FANIP 18IP FANIP 18IP FANIP 18IP FANiP 18iP
3й зажим может быть выбран

Основываясь на подшипниковой системе и мощности, револьверные дыропробивные прессы также могут иметь иную классификацию. Основные различия между прессами – это размер и толщина револьверного блока.
